霍尔槽48°内置正弦波电机 霍尔组件与机电组件设备制造技术解析

摘要：
本文深入探讨了一种采用霍尔槽48°且霍尔内置设计的正弦波电机，并对其核心的霍尔组件以及机电组件设备的制造工艺进行了系统分析。文章旨在为相关领域的研究人员和工程师提供技术参考，以推动高性能电机在自动化、机器人等领域的应用。

1. 引言
随着工业自动化和机器人技术的快速发展，对电机性能的要求日益提高。正弦波驱动因其转矩平稳、噪音低、效率高等优点，成为高性能电机控制的首选方案。霍尔传感器作为电机转子位置检测的关键元件，其安装方式和组件的制造精度直接影响电机的控制性能。本文聚焦于一种特殊的霍尔槽设计（48°）且霍尔内置的正弦波电机，探讨其结构特点、霍尔组件的选型与安装，以及机电组件的制造工艺流程。

2. 正弦波电机概述
正弦波电机通常采用永磁同步电机（PMSM）或直流无刷电机（BLDC）结构，通过正弦波电流驱动以实现平滑的转矩输出。与方波驱动相比，正弦波驱动可显著降低转矩脉动和噪音，提高运行效率。正弦波驱动需要精确的转子位置信息，因此对霍尔传感器的安装精度提出了更高要求。

3. 霍尔槽48°且霍尔内置的设计特点

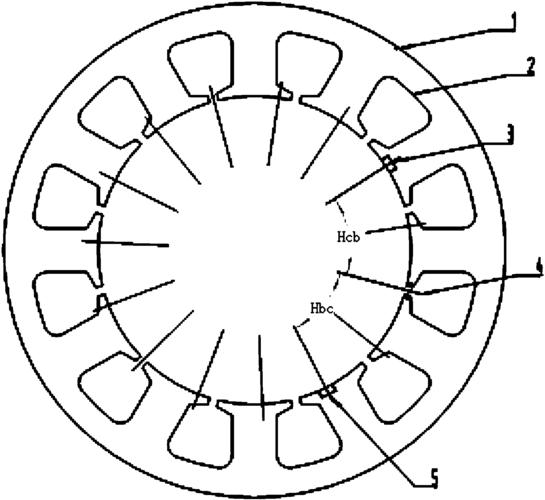

传统霍尔安装方式多将霍尔元件置于电机端部或定子齿槽内，而本文所述设计将霍尔集成于定子槽内部（即“霍尔内置”），且霍尔槽的机械角度为48°。这一设计具有以下特点：

• 紧凑结构：内置霍尔节省了端部空间，有利于电机小型化。
• 抗干扰能力强：霍尔元件靠近转子磁场，信号更稳定，受外部电磁干扰小。
• 精确位置检测：48°的霍尔槽设计可能对应特定的电角度布置（如每60°电角度放置一个霍尔，但机械角度需根据极对数折算），确保正弦波驱动所需的相位关系。

4. 霍尔组件的选型与制造
4.1 霍尔元件选型
- 类型：通常选用开关型霍尔或线性霍尔，针对正弦波驱动常采用线性霍尔以获取连续位置信号。若为BLDC正弦波驱动，也可能使用开关霍尔通过插值获得位置。
- 灵敏度：需与转子磁场强度匹配，确保在气隙变化下可靠触发。
- 温度稳定性：考虑电机运行温升，选择温度漂移小的霍尔元件。

4.2 霍尔组件安装
- 位置精度：霍尔元件在槽内的安装角度需严格控制在设计值（如48°机械角），偏差会导致换相误差，影响正弦波驱动性能。
- 固定方式：采用灌封或支架固定，防止振动导致位移。
- 引线处理：引线需屏蔽并合理布线，减少信号干扰。

5. 机电组件设备制造工艺
5.1 定子制造
- 冲片与叠压：硅钢片冲制后叠压，确保槽形精度，为霍尔槽预留位置。
- 绕组嵌线：采用分布式绕组以改善正弦波驱动性能，嵌线时注意避免损伤霍尔槽。
- 霍尔槽加工：在定子铁芯上精确加工出用于安装霍尔的槽，角度48°需通过工装保证。

5.2 转子制造
- 磁钢装配：表贴式或内嵌式磁钢，需保证磁极角度精确，与霍尔槽角度匹配。
- 动平衡：转子需进行动平衡校正，减少振动对霍尔信号的影响。

5.3 总装与测试
- 霍尔组件装配：将霍尔组件安装于定子槽内指定位置，通过定位工装确保角度。
- 气隙调整：保证定转子气隙均匀，使霍尔输出信号一致性好。
- 性能测试：使用正弦波驱动器测试电机反电动势、转矩波动、霍尔信号波形等，验证设计合理性。

6. 结论
霍尔槽48°且霍尔内置的正弦波电机在设计上兼顾了紧凑性与信号精度，其霍尔组件和机电组件的制造需严格控制角度精度和安装工艺。通过优化制造流程，可批量生产出高可靠性、低脉动的正弦波电机，满足高端装备的需求。随着集成化霍尔传感器和自动化装配技术的发展，此类电机的制造将更加高效和精准。

参考文献：
[1] 王某某. 永磁同步电机霍尔位置检测技术研究[D]. 哈尔滨工业大学, 2018.
[2] 李某某. 无刷直流电机正弦波驱动控制策略综述[J]. 电气传动, 2020, 50(3): 45-50.
[3] 张某某. 电机霍尔元件安装误差对性能影响分析[J]. 微特电机, 2019, 47(6): 22-25.
